Ogrzewanie podłogowe - jak uniknąć kłopotów

Zanim podejmiesz decyzję o zakupie elementów w dziale:
ogrzewanie podłogowe
przeczytaj poniższy poradnik aby uniknąć typowych błędów w tego typu instalacjach.

Przedstawiamy typowe, często spotykane błędy w instalacjach ogrzewania podłogowego, popełniane nawet przez doświadczonych instalatorów. Prezentujemy także proste, sprawdzone rozwiązania, które gwarantują komfort oraz oszczędności w kosztach ogrzewania.

Generalnie w przypadku wodnego ogrzewania podłogowego istnieją dwa sprawdzone rozwiązania:
Ogrzewanie podłogowe dedykowane dla utrzymywania komfortu ciepłej podłogi - jedna pętla grzewcza do 10m2 np. w łazience - regulacja ręczna, ograniczona do temperatury podłogi. Do zapewnienia odpowiedniej stałej temperatury potrzebny jest osobny grzejnik z termostatem.
Ogrzewanie podłogowe przeznaczone do ogrzewania pomieszczeń w oparciu o kilka lub kilkanaście pętli grzewczych zasilanych wodą z układu mieszającego, zapewniającego równomierne grzanie wszystkich pętli.


Błędy popełniane przez instalatorów w instalacjach jednopętlowych

schemat  popełnione błędy skutki dla użytkownika

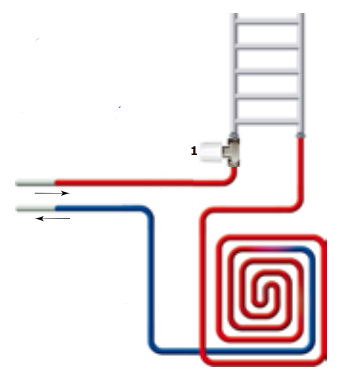

Pętla ogrzewania podłogowego zasilania z "powrotu" grzejnika.

Regulacja tylko w oparciu o termostat grzejnikowy (1) reagujący na temperaturę pomieszczenia.

Podłoga przegrzana, gdy pracuje grzejnik z powodu zasilania wodą o temperaturze 50-70 stopni.

Gdy termostat powietrzny(1) wyłączy grzejnik ogrzewanie podłogowe także przestaje działać.

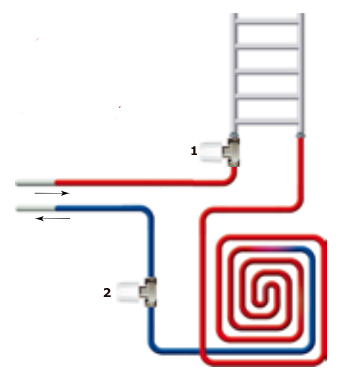

Pętla ogrzewania podłogowego zasilania z "powrotu" grzejnika.

Termostat grzejnikowy (1) oraz ogranicznik temperatury powrotu (2) zamontowane w jednym obwodzie szeregowo.

Przy temperaturze zasilania CO na poziomie 60-70 stopni pomieszczenie będzie zawsze chłodne. Gdy otworzy się termostat (1) ciepła woda z powrotu grzejnika spowoduje zamknięcie ogranicznika powrotu (2)

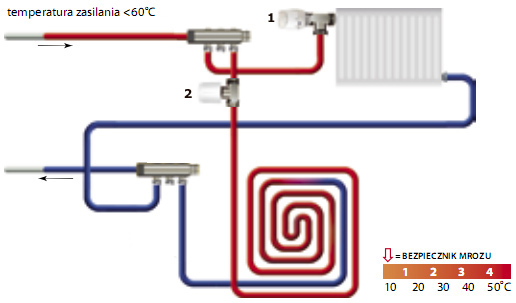

Ogranicznik temperatury powrotu (2) zamontowany na zasilaniu podłogówki. Grzejnik działa poprawnie. Ogrzewanie podłogowe nie działa. Ciepły fragment na początku pętli od strony zasilania.

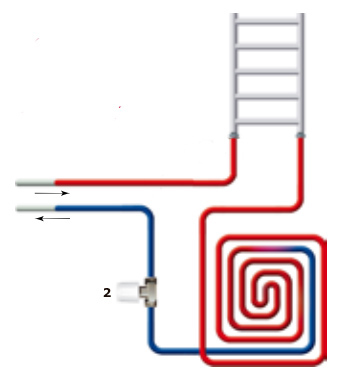

W przypadku gdy temperatura zasilania układu grzewczego przekracza przekracza 60 stopni, zaleca się zasilanie pętli łazienkowej przez grzejnik, który obniży temperaturę wody na wejściu do podłogówki o około 10 stopni. Stosuje się w takim przypadku tylko termostat ograniczenia temperatury wody powrotu (2).

(Schemat na rysunku po prawej stronie)


Błędy popełniane przez instalatorów w instalacjach z układem mieszającym (dla wielu pętli)

  • bezpośrednie zasilanie rozdzielacza bez użycia układu mieszającego - przegrzana podłoga,
  • brak regulacji, brak projektu i obliczeń wstępnych przepływu wody dla poszczególnych pętli - w pewnych miejscach jest za ciepło (przegrzana podłoga) w innych za zimno,
  • brak automatyki regulującej temperaturę powietrza - przegrzane pomieszczenia to wyższe rachunki za ogrzewanie 15- 30%,
  • brak automatyki kontrolującej temperaturę podłogi - maksymalna to 30 stopni Celsjusza - przegrzanie podłogi, pogorszenie samopoczucia domowników, rozsychanie się podłóg drewnianych,
  • brak zrównoważenia hydraulicznego w przypadku instalacji z wydzielonym obiegiem podłogowym (z mieszaniem) i grzejnikowym - szybko zużywające się pompy obiegowe, hałasy z instalacji, źle działające obiegi grzewcze (niedogrzewanie).

Błędy popełniane przez klienta - inwestora

  • brak sprecyzowanych oczekiwań co do sposobów regulacji temperatury - wybieranie firm które nie potrafią zrozumiałym językiem wytłumaczyć najbardziej istotnych kwestii.
  • dopuszczenie do pracy ekipy instalacyjnej bez projektu i specyfikacji systemu grzewczego - uniemożliwia rozliczenie robót, i ilości zużytych materiałów
  • brak rachunku lub umowy potwierdzającej wykonanie usługi - praktycznie uniemożliwia skorzystania z gwarancji lub ewentualnego odszkodowania w przypadku błędów wykonawczych i projektowych.


Praktyczne (działające) rozwiązania ogrzewania podłogowego

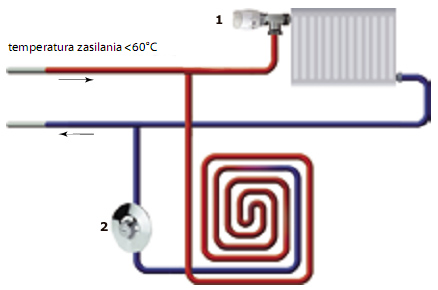

Ogrzewanie podłogowe w łazience w instalacji rozprowadzonej rurami. Kontrola temperatury powietrza z pomocą regulatora grzejnikowego (1). Efekt ciepłej podłogi z kontrolą temperatury na powrocie pętli za pomocą ogranicznika RTL (2).

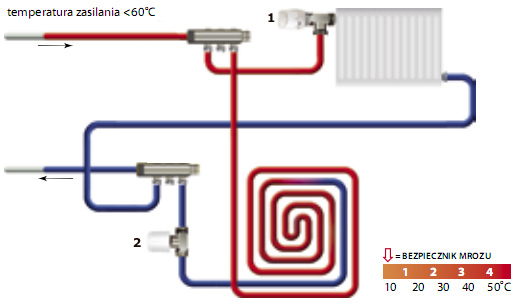

Ogrzewanie podłogowe w łazience - instalacja na rozdzielaczach. Efekt ciepłej podłogi z kontrolą temperatury na powrocie pętli za pomocą zaworu RTL (2).

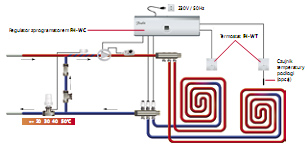

Ogrzewanie podłogowe z wieloma pętlami. Kontrola temperatur powietrza i podłogi za pomocą czujników przewodowych. Kontrola temperatury wody w obwodzie podłogowym za pomocą zaworów wieszających.

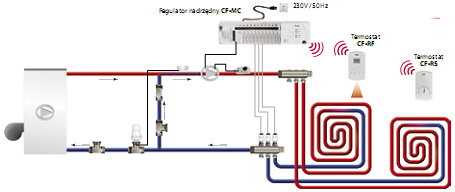

Ogrzewanie podłogowe z wieloma pętlami. Kontrola temperatur powietrza i podłogi za pomocą czujników bezprzewodowych (radiowych). Kontrola temperatury wody w obwodzie podłogowym za pomocą zaworów wieszających.
