Grzejniki do pompy ciepła


Wielkość i cena grzejnika niskotemperaturowego lub klimakonwektora będzie zależała od kilku czynników takich jak:
  • mocy grzewczej potrzebnej dla konkretnego pomieszczenia,
  • temperatury, jaka będzie podawana przez pompę na grzejniki oraz temperatury powrotu,
  • dobranej pompy ciepła, jej mocy i temperatury biwalentnej, która decyduje o załączeniu grzałki elektrycznej przy niższych temperaturach na zewnątrz.
Jeżeli instalator pompy nie potrafi wytłumaczyć co to jest temperatura biwalentna, oznacza to, że nie potrafi jej wyznaczyć. Bez tego parametru dobór pompy to totolotek dla inwestora. Lepiej w takiej sytuacji poszukać fachowca, który zna podstawowe zagadnienia.

Naczelna zasada dla instalacji grzewczej z pompą ciepła jest taka, że zawsze tak dobieramy układ grzewczy, aby różnica temperatur między temperaturą zasilania podawaną na grzejniki a temperaturą na zewnątrz budynku była możliwie najniższa, biorąc pod uwagę dostępne miejsce na grzejniki oraz koszt inwestycji. Czym mniejsza różnica temperatur, tym sprawność pompy jest wyższa (lepszy COP) i mamy niższe rachunki za energię elektryczną.

Dobór grzejników w trzech krokach

1. Zapytaj instalatora jakie parametry zasilania i powrotu przewiduje dla Twojej pompy ciepła. Najczęściej są to parametry takie jak: 55/50/20, 45/40/20. Stosuje się także 55/45/20 oraz 45/25/20. Pierwsza cyfra to temperatura zasilania, druga to powrotu a trzecia to temperatura w pomieszczeniu.

2. Wyznacz potrzebne moce dla pomieszczeń. Można to zrobić na podstawie rozmiarów i mocy katalogowej starych grzejników, które się sprawdziły przy starym piecu, lub na podstawie stanu ocieplenia budynku.

3. Znajdź w naszym katalogu grzejnik o odpowiedniej mocy dla temperatury zasilania 55 lub 45 (link) dobierając wymiary oraz ilość płyt grzewczych w polu Filtruj. Im większe wymiary oraz więcej płyt grzewczych tym większa moc grzejnika. Zwróć uwagę na sposób podłączenia grzejnika - zasilanie boczne lub dolne.

Pamiętaj, że często nie ma potrzeby wymiany wszystkich grzejników. Część obecnych, większych grzejników można wykorzystać w mniejszych pomieszczeniach przy pracy z pompą ciepła. Do przeprowadzenia inwentaryzacji i oceny, jakie grzejniki można wykorzystać, a jakie trzeba dokupić, wykorzystujemy specjalny arkusz (link).

Osoby, które oczekują od grzejników także funkcji chłodzenia powinny zwrócić uwagę na klimakonwektory, czyli grzejniki z wentylatorem oraz systemem odprowadzenia skroplin

Aktualna oferta grzejników grzejników z wentylatorem i klimakonwektorów do pomp ciepła:

Grzejniki Purmo C - bocznozasilane do pompy ciepłaGrzejniki Purmo CV - dolnozasilane do pompy ciepłaGrzejniki Purmo z wentylatorem do pomp ciepłaKlimakonwektory do pomp ciepła


Powyższa instrukcja to uproszczony sposób doboru grzejników panelowych do instalacji niskotemperaturowej.

Osobom, które oczekują fachowej pomocy, oferujemy usługę doboru grzejników do pompy ciepła.

Dla osób, które chcą wiedzieć, dlaczego niektórzy płacą mniej a niektórzy więcej za prąd do pompy ciepła, polecamy dalszą część poradnika.

Jakie parametry pracy instalacji będą najlepsze

W tej części poradnika omawiamy wpływ parametrów pracy instalacji, czyli temperatury zasilania i powrotu, na sprawność pompy ciepła a tym samym koszt ogrzewania domu.

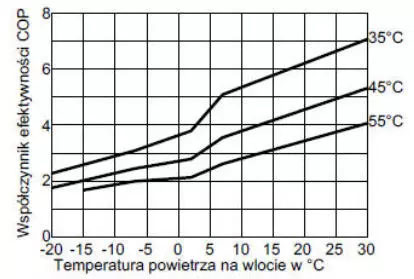

Przykład: pompa powietrzna Vitocal 200


Na powyższym wykresie widać jak ważny jest dobór punktu pracy instalacji z pompą ciepła i dlaczego dla pomp powietrznych powinien być to zakres temperatur zasilania 30-40 stopni.
Wynika to z tego, że dla instalacji pracującej na parametrze 55 st. C (grzejniki lub podgrzewanie ciepłej wody użytkowej), różnica temperatur jest zbyt wysoka, aby w czasie mroźnych dni z temperaturą poniżej -15 st. C pompa ciepła mogła w ogóle działać.
Z tego powodu powietrze pompy ciepła są zawsze wyposażone w grzałkę elektryczną. Grzałka taka wspomaga ogrzewanie ciepłej wody użytkowej oraz zwiększa moc pompy ciepła w mroźne dni, gdy COP i moc końcowa pompy spada. Przy dużych mrozach grzałki elektryczne są głównym pożeraczem energii elektrycznej, a koszt ogrzewania rośnie kilkukrotnie.
Na wykresie widać także jak spada sprawność pompy ciepła, gdy spada temperatura powietrza na zewnątrz (dolnego źródła).

Dobór grzejników a koszty ogrzewania pompą ciepła

Na podstawie powyższych informacji obliczmy koszty ogrzewania dla grzejników dla trzech różnych temperatur w układzie grzewczym dla miesiąca stycznia przy założeniach:
  • dom o powierzchni 150 m2 z zapotrzebowaniem na ciepło na poziomie 75W/m2 (temperatura obliczeniowa - 20 st. C)
  • średnia temperatura dobowa w miesiącu styczniu 0 st. C  czyli zapotrzebowanie na moc wyniesie: 5,6kW
  • brak silnych mrozów, które spowodowałyby uruchomienie grzałki.
  • cena energii: taryfa G11: 70 groszy za kWh z uwzględnieniem opłat przesyłowych i innych.
Scenariusz pierwszy - stare grzejniki
Zostają stare grzejni które były dobrane do instalacji na parametry 75/65/20.
Większość pomp powietrznych może podać na grzejniki wodę o temperaturze maksymalnie 55 stopni.
Jeżeli temperatury będą utrzymywały się w okolicach zera, to COP pompy ciepła będzie wynosił około 2,1 czyli zużyjemy 1984 kWh energii elektrycznej co będzie kosztowało 1388 zł. Współczynnik korekcyjny dla grzejników wynosi 1,96 co oznacza, że moc grzejników spadnie o połowę w stosunku do starego pieca i w takim przypadku przy każdym spadku temperatury poniżej zera, grzejniki będą za małe, aby ogrzać dom. Potrzebne będzie dodatkowe źródło ciepła o mocy 6 do 12kW aby grzejniki mogły nagrzać pomieszczenia do 20 st.C

Scenariusz drugi - wymieniamy grzejniki na parametry 55/45/20
Grzejniki przewymiarowane na 55/45/20 w takich samych warunkach zapewnią odpowiednią moc przy parametrach zasilania na poziomie 40-45 st. C co spowoduje, że COP pompy wyniesie około 3 czyli zużyjemy 1388,8 kWh za 971 zł . Pompa ciepła będzie mogła pracować przy mrozach do -15st. C a ewentualny brak mocy uzupełni grzałka elektryczna lub dodatkowe źródło ciepła.

Scenariusz trzeci - wymieniamy grzejniki na parametry 45/35/20
Grzejniki przewymiarowane na  45/35/20 w takich samych warunkach (0 st. C. na zewnątrz zapewnią odpowiednią moc przy parametrach zasilania na poziomie 35 st. C co spowoduje, że COP pompy wyniesie około 3,7 czyli zużyjemy 1125,94 kWh za 788 zł . Pompa ciepła będzie mogła pracować przy mrozach do -20 st. C a ewentualny brak mocy uzupełni grzałka elektryczna.

Wnioski:
  • jeżeli w domu posiadamy grzejniki dobrane do starego pieca stałopalnego, olejowego, gazowego (projekt zakładał parametry 75/65/20) a dom w tym czasie nie był docieplony, pompa powietrza wymaga zamontowania większych grzejników, ponieważ nie będzie można dogrzać domu, gdy temperatury spadną poniżej zera. Koszty ogrzewania będą wysokie nawet przy lekkiej zimie.
  • jeżeli zależy nam na maksymalnej redukcji kosztów ogrzewania, grzejniki powinny być dobrane na temperatury zasilania 45. Temperatura powrotu będzie zależała od średnic rur i wydajności pompy obiegowej.
Poradnik ten nie obejmuje bardziej zaawansowanych zagadnień istotnych dla pracy grzejników z pompami ciepła takich jak:
  • dobór przekrojów rur, aby instalacja nie hałasowała
  • wydajność pomp obiegowych, aby grzejniki otrzymywały odpowiednią ilość czynnika grzewczego
  • bufor ciepła do pompy - aby zmniejszyć ilość załączeń pompy i wydłużyć jej żywotność
