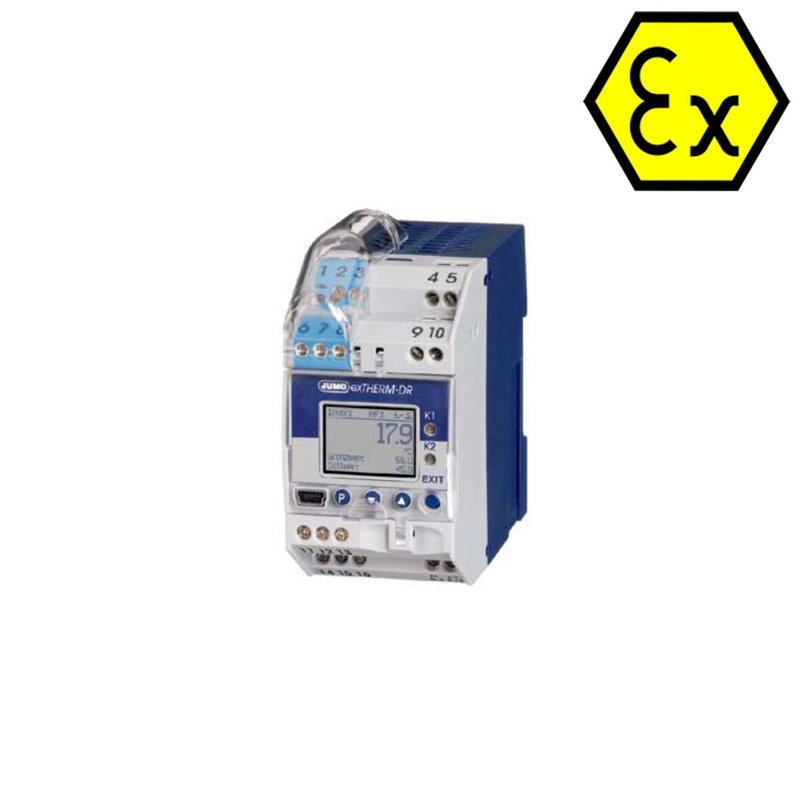

Regulator temperatury ELEKTRA exTHERM-DR EX ATEX
Elektroniczny regulator temperatury exTHERM-DR jest przeznaczony do sterowania systemami grzewczymi w strefach zagrożonych wybuchem. Jest szczególnie zalecany do ochrony przed zamarzaniem oraz utrzymania zadanej temperatury rurociągu. Iskrobezpieczne wejście pomiarowe E pozwala na bezpośrednie podłączenie czujnika temperatury.
Regulator wyposażony jest w przekaźnik sterujący K1 oraz przekaźnik alarmowy K2. Przekaźnik alarmowy K2 sygnalizuję sytuacje, w których nastąpiło przekroczenie lub niedotrzymanie wartości zadanych. Dodatkowo, sygnał
binarny 0/10 V, informujący o przekroczeniu wartości granicznych, dostępny jest na wyjściu analogowym regulatora.
Wartość zmierzona lub wartość nastawy są dostępne poprzez standardowe wyjście analogowe. Podświetlany wyświetlacz LCD w łatwy do odczytania sposób pokazuje wartość zmierzoną, wartość nastawy i inne.
Klarowna struktura interfejsu użytkownika umożliwia łatwą konfigurację i optymalizuje czas obsługi urządzenia.
Opcjonalnie, konfiguracja i parametryzacja urządzenia może się odbywać poprzez dedykowany program lub standardowy interfejs USB.
Dopuszczenia:
- TÜV 15 ATEX 163874 X
- EX II (1) G [Ex ia Ga] IIC
- EX II (1) D [Ex ia Da] IIIC
- IECEx TUN 16.0022X
- [Ex ia Ga] IIC
- [Ex ia Da] IIIC
- Wyrób oznakowany: CE, Ex
Dane techniczne:
- Zakres mierzonych temperatur: -200°C ÷ +850°C
- Temperatura pracy: 0°C ÷ +55°C
- Temperatura przechowywania: -30°C ÷ +70°C
- Warunki klimatyczne: 85% wilgotności względnej, bez kondensacji
- Napięcie zasilania: 230 V AC +10% / -15%, 48 ÷ 63 Hz
- Pobór mocy: 12 VA
Przekaźniki:
- przekaźnik sterujący K1: pojedynczy styk przełączny o prądzie znamionowym 3 A
- przekaźnik alarmowy K2: pojedynczy styk przełączny o prądzie znamionowym 3 A
- trwałość styków K1, K2: min. 30 tys. operacji przy obciążeniu rezystancyjnym 3 A/250 V AC
- wyjście analogowe: 4 - 20 mA, 0 - 20 mA
- wyjście logiczne: sygnał binarny 0/10 V

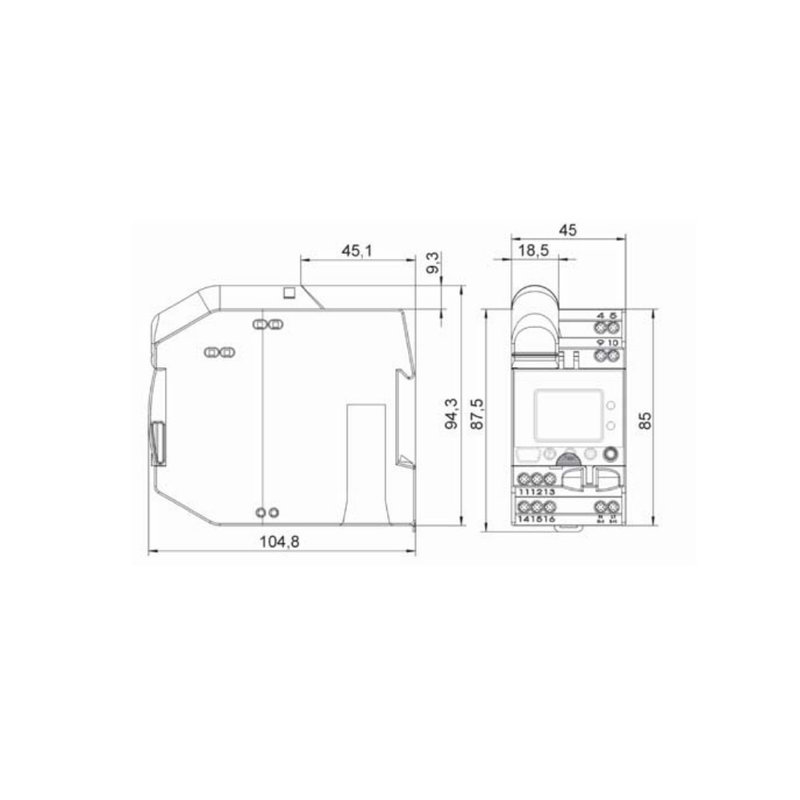

Obudowa:
- materiał: poliwęglan
- stopień ochrony: IP 20
- montaż: szyna DIN
- pozycja montażu: pionowa
- zaciski: od frontu zaciski śrubowe do przewodów o maks. przekroju 2,5 mm²
Czujnik temperatury:
- typ: czujnik PT100, 2 lub 3 żyłowy (dostępny oddzielnie)
- histereza: 0,5% / 0,1% (2 / 3-żyłowy)
- częstotliwość próbkowania: 210 ms
- przewód zasilający: maks. rezystancja przewodu zasilającego
- 2-żyłowego: 15 ; 3-żyłowego: 30
Gwarancja producenta: 2 lata.
