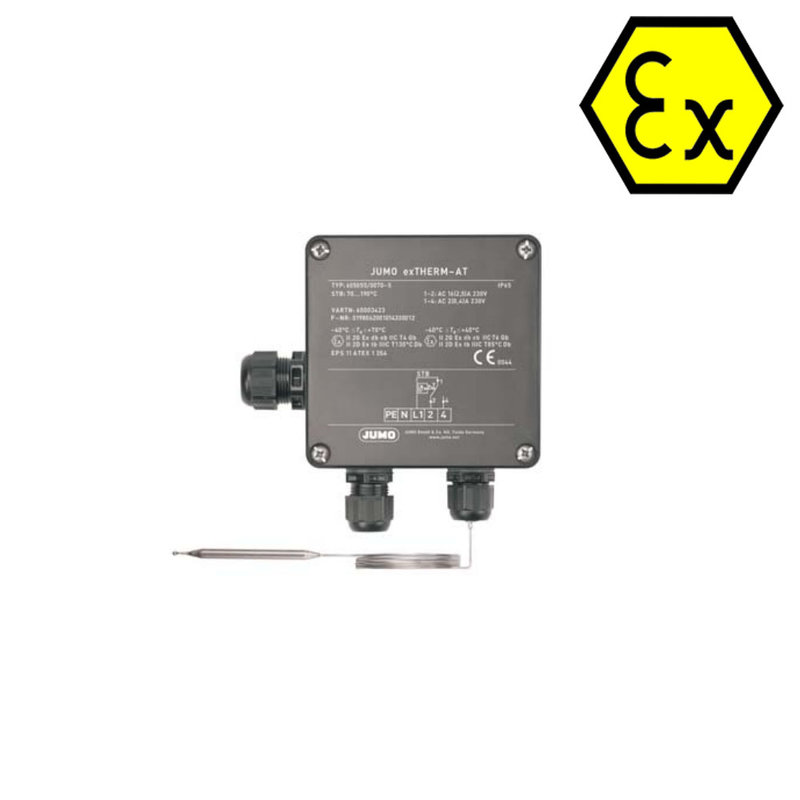

Regulator temperatury ELEKTRA exTHERM-AT EX ATEX
Elektromechaniczny, iskrobezpieczny regulator exTHERM-AT służy do kontroli i regulacji temperatury w obszarach zagrożonych wybuchem. Dopuszcza się stosowanie w otoczeniu gazów i par w strefach 1 i 2, także w otoczeniu pyłów przewodzących w strefach 21 i 22. Zakres regulacji temperatury od 0 do +190 . Maksymalny prąd łączeniowy wynosi 25A.
Regulator pracuje na zasadzie zjawiska rozszerzalności termicznej cieczy lub gazu. Elektryczny element łączeniowy wykonany jest w postaci osłoniętego termostatu ciśnieniowego z zestykami sprężynowymi. Stabilność łączeniowa przy zmiennych temperaturach otoczenia zapewniona jest dzięki standardowej kompensacji temperaturowej.
Dopuszczenia:
- EPS 11 ATEX 1354
- EX II 2G Ex db eb IIC T4/T5/T6 Gb
- EX II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
- IECEx EPS 13.0046
- Ex db eb IIC T4/T5/T6 Gb
- Ex tb IIIC T85°C/T100°C/T130°C Db
- EPS 11 ATEX 1354 (SIL 2)
- TC RU C-DE.ME92.B.00443
Wyrób oznakowany: CE, Ex, EAC

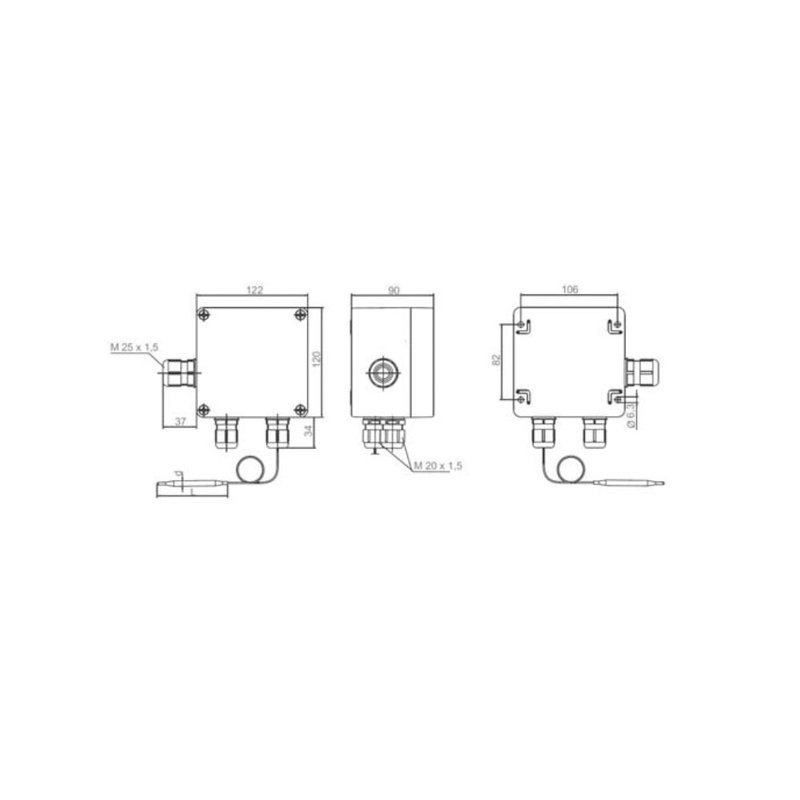

Obudowa:
- materiał: obudowa poliestrowa ze wzmocnieniem z włókna szklanego, czarna
- stopień ochrony: IP 65
- temperatura pracy: -40°C ÷ +70°C (w odniesieniu do T4, przy 25A maks. +50°C)
- wprowadzenie przewodów: dławik kablowy Ex M20 x 1,5, zakres uszczelnienia 6…13 mm
- dławik kablowy Ex M25 x 1,5, zakres uszczelnienia 7…17 mm
Czujnik temperatury:
- typ: czujnik cieczowy z kapilarą
- wymiary: kapilara 3 m, czujnik Ø 4 x 87 mm
- materiał: stal szlachetna (CrNi) 1.4571
- temperatura pracy: -40°C ÷ +215°C
- min. promień gięcia: nie zginać czujnika, dla kapilary: 5 mm
Przełączanie:
- typ: pojedyńczy styk przełączny bezpotencjałowy (SPDT)
- prąd znamionowy: 25 A przy 250 V AC
Nastawy:
- nastawa temperatury: 0°C ÷ +190°C
- histereza: 7%
- zmiana wartości: przy użyciu wkrętaka (po zdjęciu pokrywy obudowy)
Gwarancja: 2 lata.
